用中望CAD如何快速找到中點

2012/4/18 0:39:52  出處：本站原創   人氣：381次    字號：小  中  大

　　對象捕捉是CAD制圖中使用率最高的功能，CAD中常用的對象捕捉設置就是右鍵狀態欄上的“對象捕捉”進行需要捕捉點類型的勾選，確定后則可以在CAD繪圖中應用。其中就包括中點捕捉的設置，不過這里的中點捕捉是對實際存在對象上的中點進行捕捉。

　　如果在平面上任意兩點之間找到中點呢？以往的辦法是：

　　1）用輔助直線連接這任意兩點；

　　2）然后通過常規中心捕捉對輔助直線進行中點的捕捉；

　　3）最后，刪除該輔助線即可。

　　其實針對這種情況，中望CAD有一種直接捕捉的方法，而不用去畫輔助直線。具體的操作辦法舉例說明。

　　例如：平面上有A、B兩點，要畫一條直線到A、B兩點間的中點（A、B兩點間并沒有實際的直線連接）。

　　執行l(wèi)ine命令，指定起點，此時，在命令行提示“指定下一點”時：輸入“mtp”后回車：

　　此時，命令行提示“中點的第一點”，選擇A點；然后命令行提示“中點的第二點”，選擇B點。呵呵，直線就自然落在A、B兩點間的中點位置上了，非常的簡便。

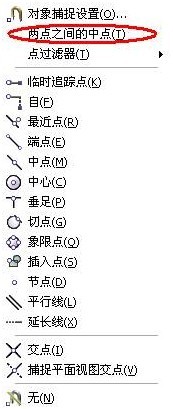

　　中望CAD軟件的這個功能也可以通過“shift+右鍵”的方式來進行調用，在右鍵菜單中選擇“兩點之間的中點”，效果一樣。

　　這個命令簡單點說，就是相當于在A、B兩點間畫了條隱形的直線，然后對隱形直線進行了中點的捕捉。

　　中望CAD的這個功能有以下幾點注意：

　　1）“mtp”也可以是“m2p”效果一樣；

　　2）只能用在指定點的時候，直接輸入是不起作用的；

　　3）如果捕捉一段圓弧的兩個端點，得到的是弦的中點，而不是弧的中點。

　　CAD繪圖中用這種辦法對于找矩形的中心就非常簡單了，相當于是捕捉矩形對角線上兩個點，就自動得到中點。中望CAD的這個技巧您學會了嗎？
