1：打開\Training Part\Part Design\ Edge Fillet.CATPart 文件，單擊倒圓角，出現倒圓角定義 (Edge Fillet)對話框。

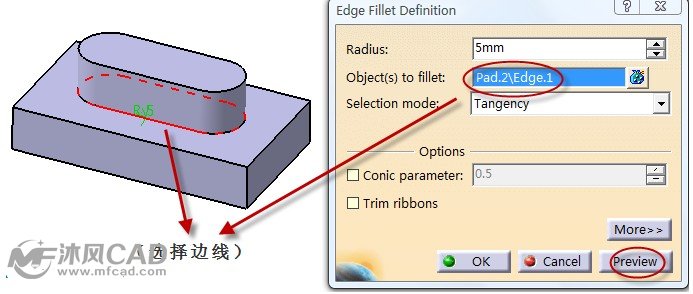

2：選擇如下圖的邊線，單擊預覽可以查看圓角的創建結果。

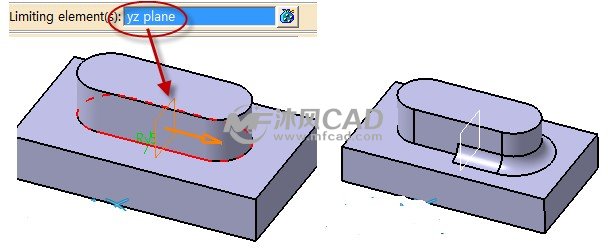

3：點擊更多 (More)選項，選擇限制平面yz plane，單擊確認完成 。（點擊箭頭可以切換方向）

創建等弦圓角

3.82 創建等弦圓角

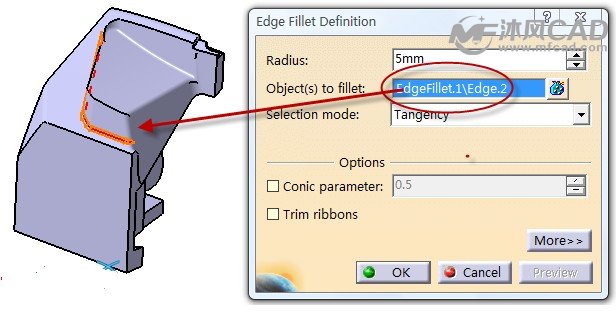

1：打開\Training Part\Part Design\ Chordal Fillet.CATPart 文件，單擊倒圓角指令，出現倒圓角定義 (Edge Fillet)對話框，選擇上夾角里的邊線，如下圖。R值輸入3.5mm，單擊確認完成。

2：?jiǎn)螕舻箞A角指令，選擇下夾角里的邊線，如下圖。R值輸入5mm，單擊確認完成。

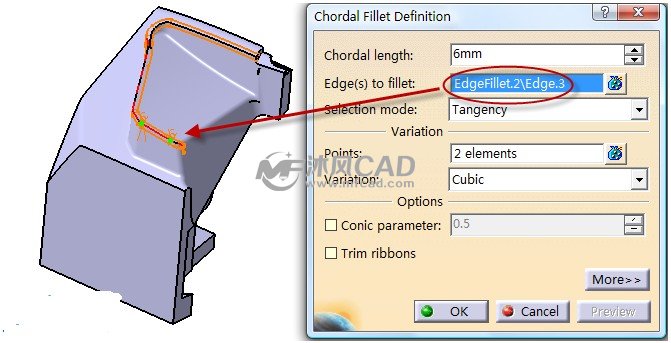

3：點擊創建圓角右下角的小三角，將出現子工具欄，選擇等弦圓角 指令，選擇菱角邊，如下圖。輸入R值6mm，單擊預覽按鈕。

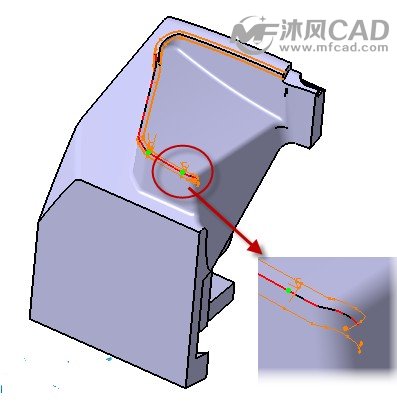

4：經過預覽我們可以看見角落部分出現不理想部分，如果單擊確認，將出現警告對話框。

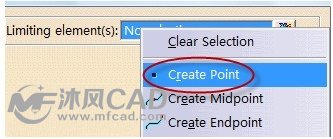

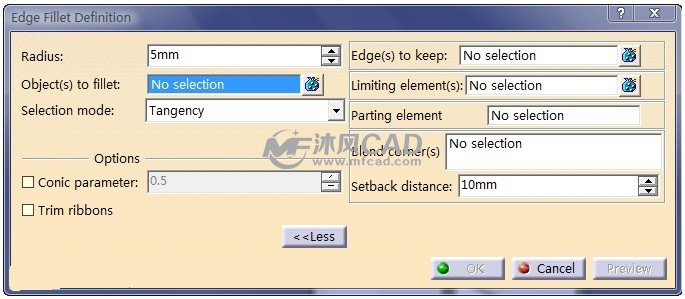

5：點擊對話框里的更多按鈕 ，在限制元素對話框里面點擊鼠標右鍵選擇創建點。

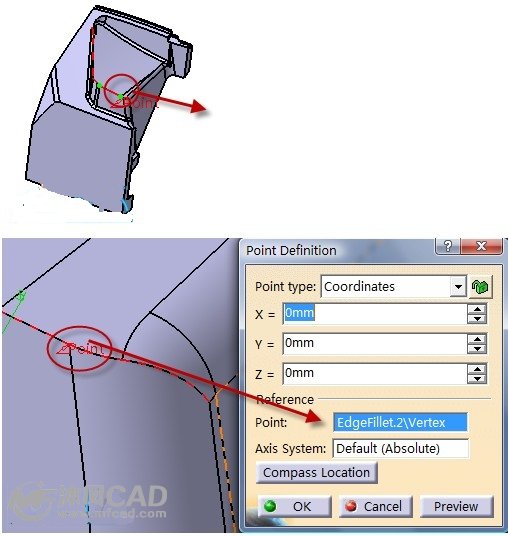

6：選擇邊線的端點位置，單擊確認完成點創建。

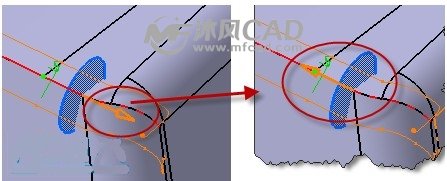

7：點擊箭頭，修改方向，保留內部的圓角。

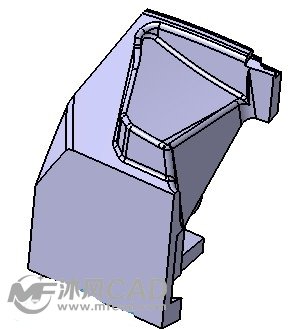

8：點擊確認按鈕，完成等弦圓角創建。

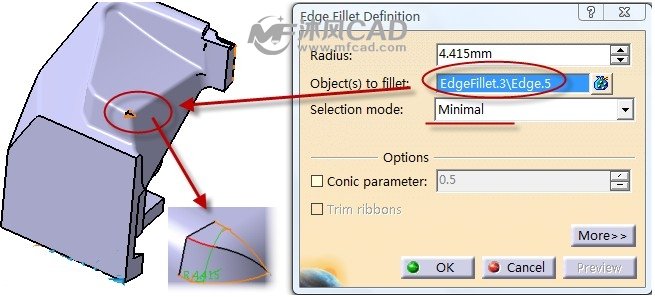

9：?jiǎn)螕舻箞A角指令，選擇角部的邊線，R值輸入4.415mm，模式選擇最小 (Minimal)。

10：?jiǎn)螕舸_認按鈕，完成圓角創建。

（注：部分操作中，會出現警告信息，點取消進行下一步的操作）

總結：從上面的例子，我們可以學習到等弦圓角在外觀上比等R值圓角效果更好，結合限制元素的應用，我們進行復雜圓角的創建。

變半徑圓角創建

3.83 變半徑圓角創建

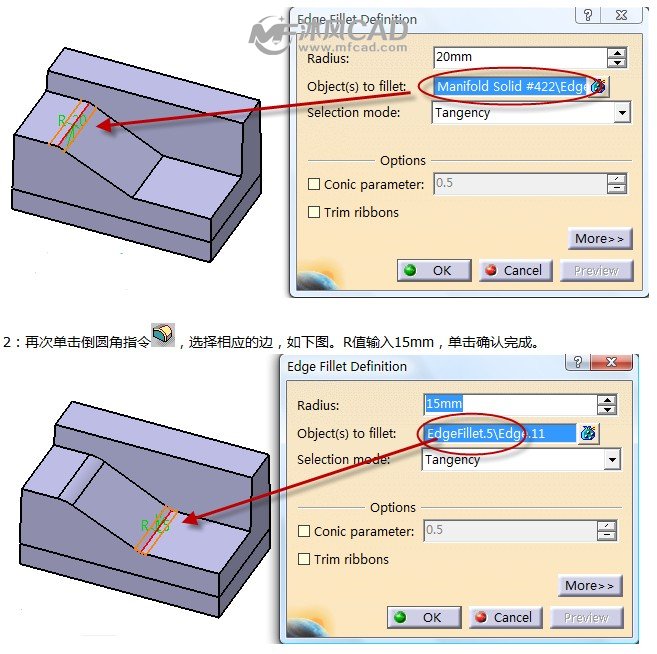

1：打開\Training Part\Part Design\ Variable Radius Fillet.CATPart 文件，單擊倒圓角指令，參考圖紙，選擇相應的邊，如下圖。R值輸入20mm，單擊確認完成。

3：點擊創建圓角右下角的小三角 ，將出現子工具欄，選擇三面倒圓角指令，選擇兩側邊的面為倒圓角面，選擇頂部紅色的面為刪除面，如下圖，單擊確認完成。

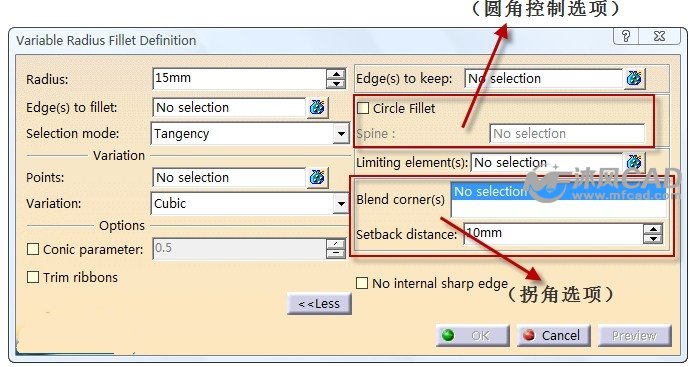

4：點擊創建圓角右下角的小三角，將出現子工具欄，選擇變徑倒圓角指令，出現變徑倒圓角定義對話框。點擊更多（More），把隱藏的選項都顯示出來了，如下圖。

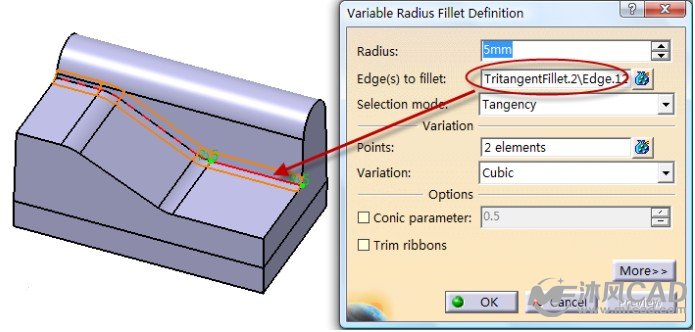

5：輸入圓角數值5mm，選擇相應的邊線（如下圖）。

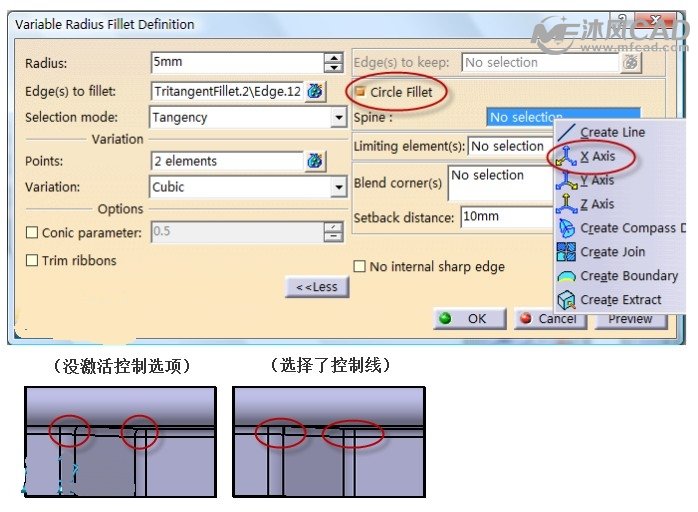

6：勾選上圓角控制選項，點擊控制線（Spine）選項框，單擊鼠標右鍵選擇X軸（X Axis ）作為控制線，單擊確定完成。

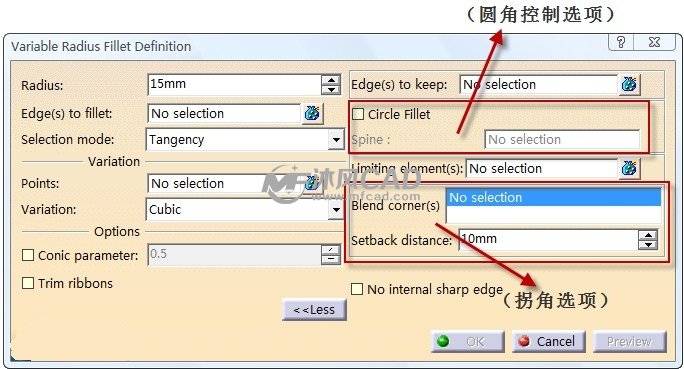

7：?jiǎn)螕糇儚降箞A角指令 ，出現變徑倒圓角定義對話框。點擊更多（More），把隱藏的選項都顯示出來了，如下圖。

8：輸入圓角數值2mm，輸入拐角距離5mm（默認是10mm），單擊拐角選項處的選擇框，單擊鼠標的右鍵選擇按頂點創建(Create by vertex)，如下圖。

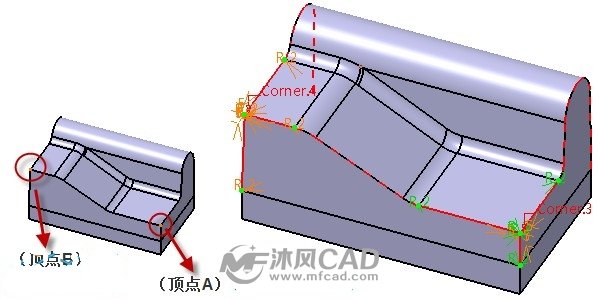

9：選擇頂點A，系統自動搜索頂點A的三條邊線為圓角化邊，再次點擊拐角選項處的選擇框，單擊鼠標的右鍵選擇按頂點創建(Create by vertex)，選擇頂點B，將創建第二個拐角，如下圖。

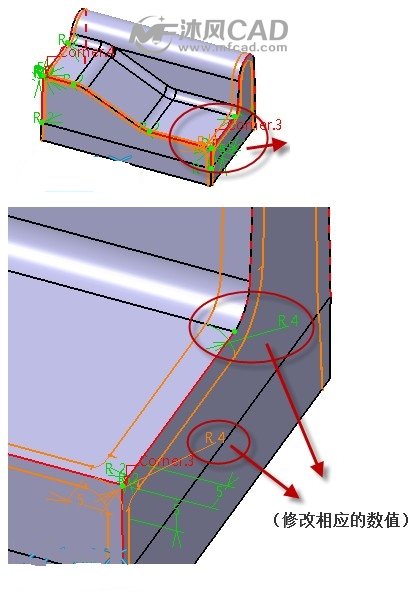

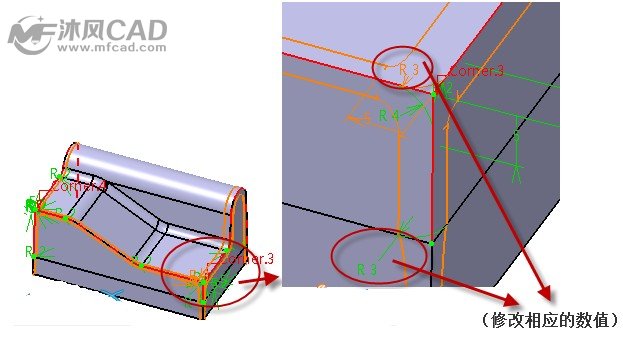

10：修改側邊數值，將默認的2mm改為4mm值。

11：修改垂直邊數值，將默認的2mm改為3mm值，單擊確認完成變徑圓角創建。

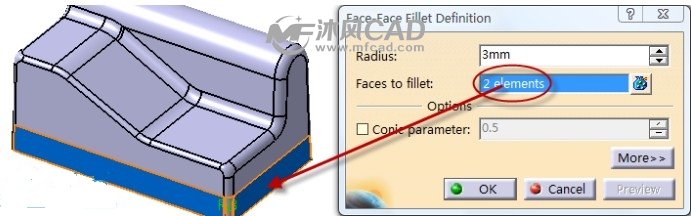

12：點擊創建圓角右下角的小三角，將出現子工具欄，選擇兩面倒圓角指令，選擇下圖藍色的面，輸入R值3mm，單擊確認完成。

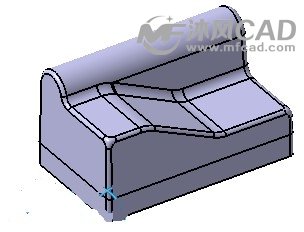

13：重復應用兩面倒圓角指令，依次的完成余下的幾個圓角
