本站之前曾為大家推薦帶來了云南圖集之滇10J6-1住宅廚房/衛生間煙氣道及管道井構造圖集，本節內容小編繼續為大家奉上適合云南地區使用的云南住宅廚房/衛生間煙氣道及管道井構造參考圖集——滇05J01住宅廚房/衛生間排煙氣道圖集（以下簡稱滇05j01圖集），該圖集共有32頁，以下是關于該圖集的相關介紹，如果你需要一份滇05j01圖集免費下載資料的話，點擊本文相應的下載地址進行下載就可以了。
滇05j01圖集簡介
《住宅廚房、衛生間煙氣道及管道井構造圖集》是在總結原云南省建筑標準設計煙氣道標準圖（滇05J01）的基礎上，按照最新的國家標準《住宅廚房、衛生間排氣道》（KG／1194－2006），結合云南省的建筑實際情況、生活習慣及氣候特點，吸收借鑒了國內較成熟的組合式煙氣道設計優點，對原圖集進行修編。本圖集滿足國家標準新增的對垂直承載力、耐火極限、抗柔性沖擊、強度等指標的相關要求，并針對云南省地震多發的特點，加強了相關結構連接措施，保證了組合式煙氣道的穩定性、安全性。本圖集對各種組合式煙氣道的不同形式進行了規范設計，便于根據各建設項目不同實際情況靈活選用。
滇05j01圖集目錄
設計說明
煙氣管道選用表
煙氣管道斷面圖
A型煙氣管道安裝示意圖
B型煙氣管道安裝示意圖
廚房煙氣管道組裝示意圖
煙氣管道安裝節點詳圖
出屋面風帽節點詳圖（一）
出屋面風帽節點詳圖（二）
出屋面風帽節點詳圖（三）
排煙氣道閥門安裝圖
無動力風帽及蓋板大樣圖
煙氣道、管道井隔板斷面類型
管道井隔板安裝大樣

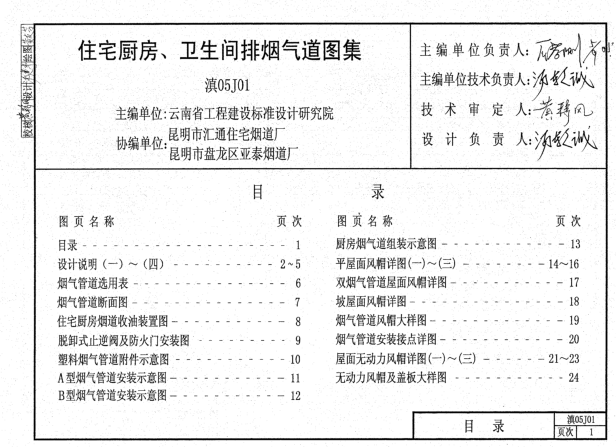

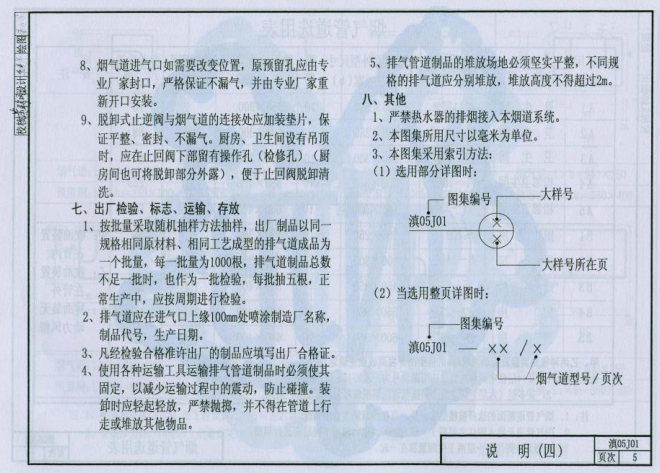

滇05j01圖集樣張
