05SG521-2鋼檁條圖集，全稱為05SG521-4鋼檁條 鋼墻梁（冷彎薄壁卷邊槽鋼、高頻焊接薄壁H形鋼墻梁），又被簡稱為05sg5212圖集。該圖集主要適用于工業與民用鋼結構輕型房屋或公共建筑的屋面和墻面的簡支檁條與墻梁。本節內容東坡小編為大家整理帶來的是一份pdf格式高清晰免費電子版05sg5212圖集，該圖集由39頁組成，適合作為參考圖集資料使用，如果你需要這份圖集的話，那就快來下載吧！
05sg5212圖集相關推薦
05sg5212圖集目錄
目錄1

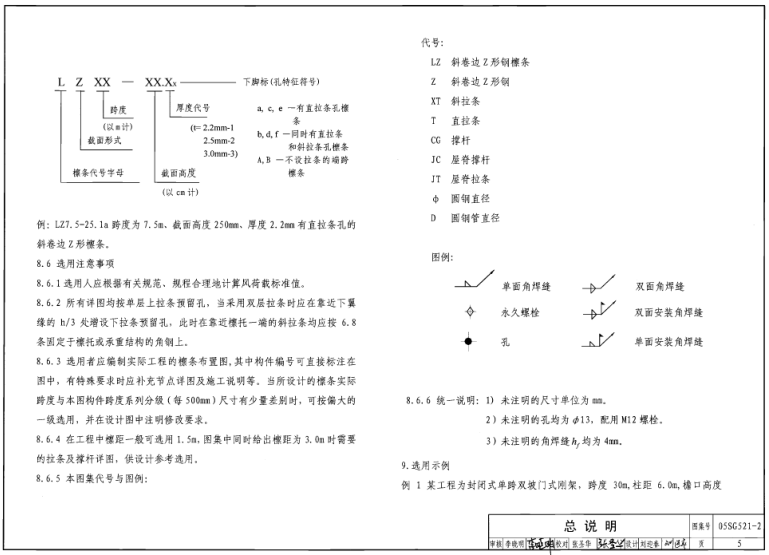

總說明2
Z形鋼檁條編號表7
Z形鋼檁條允許線荷載值8
Z形鋼檁條允許風吸力線荷載設計值(g=0.2kN/m)10
Z形鋼檁條允許風吸力線荷載設計值(g=0.3kN/m)12
Z形鋼檁條允許風吸力線荷載設計值(g=0.4kN/m)14
Z形鋼檁條允許風吸力線荷載設計值(g=0.5kN/m)16
Z形鋼檁條布置圖例（一）18
Z形鋼檁條布置圖例（二）19
Z形鋼檁條布置圖例（三）20
Z形鋼檁條安裝節點圖（一）21
Z形鋼檁條安裝節點圖（二）22
LZ4-12.1～25.3，LZ4.5-12.1～25.3詳圖23
LZ5-12.1～25.3，LZ5.5-12.1～25.3詳圖24
LZ6-12.1～30.3，LZ6.5-12.1～30.3詳圖25
LZ7-12.1～30.3，LZ7.5-12.1～30.3詳圖26
LZ8-12.3～30.3，LZ8.5-14.2～30.3詳圖27

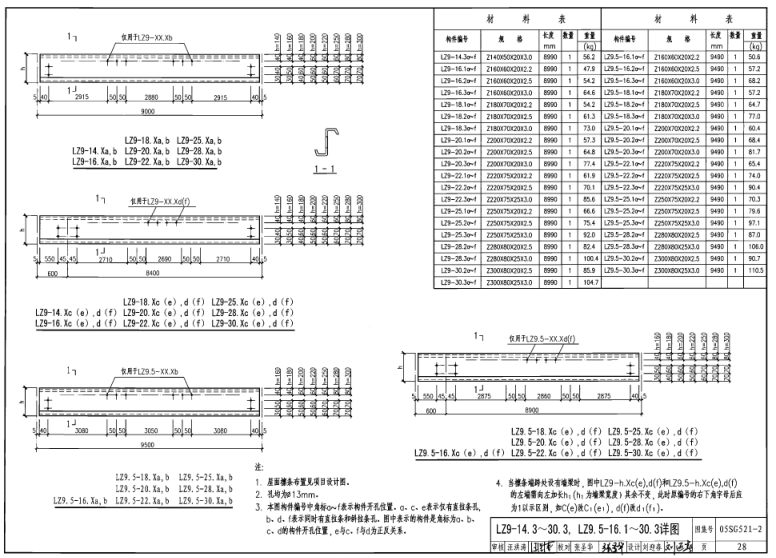

LZ9-14.3～30.3，LZ9.5-16.1～30.3詳圖28
LZ10-16.3～30.3，LZ10.5-16.3～30.3詳圖29
LZ11-18.2～30.3，LZ11.5-20.1～30.3詳圖30
LZ12-20.2～30.3詳圖31
拉條、撐桿詳圖32
斜拉條、直拉條、直撐桿材料表33
斜拉條材料表34
Z形鋼檁條拉條計算35
檁托選用及材料表36

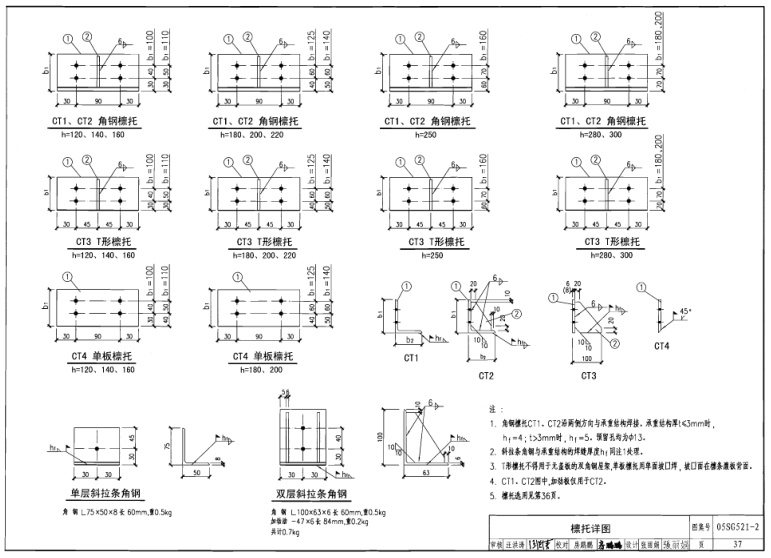

檁托詳圖37
