盡管01SS126住宅用熱水器選用及安裝圖集已被08S126熱水器選用及安裝圖集所替代，但這份圖集依然具有一定的參考價值，本節內容東坡小編為大家整理帶來的是一份pdf格式高清電子版01SS126住宅用熱水器選用及安裝圖集（以下簡稱01ss126圖集），該圖集由70頁組成，圖集內容完整免費，需要這份圖集的朋友們點擊本文相應的下載地址進行進行下載！
01ss126圖集簡介
圖集適用于小型燃氣快速熱水器、燃氣容積熱水器、貯水式電熱水器、分戶太陽熱水器設備的選用及安裝
01ss126圖集目錄
目錄1

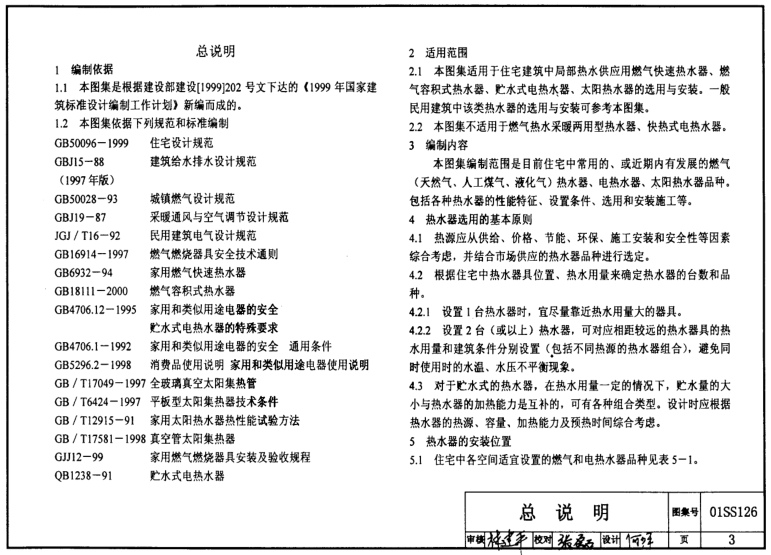

總說明3
燃氣熱水器說明5
燃氣快速熱水器技術參數表11
燃氣容積熱水器技術參數表12
廚房設置燃氣熱水器典型平面示意圖13
明衛生間設置燃氣熱水器典型平面示意圖14
其它空間設置燃氣熱水器典型平面示意圖15
燃氣熱水器系統原理圖16
煙道式燃氣快速熱水器安裝布置圖17

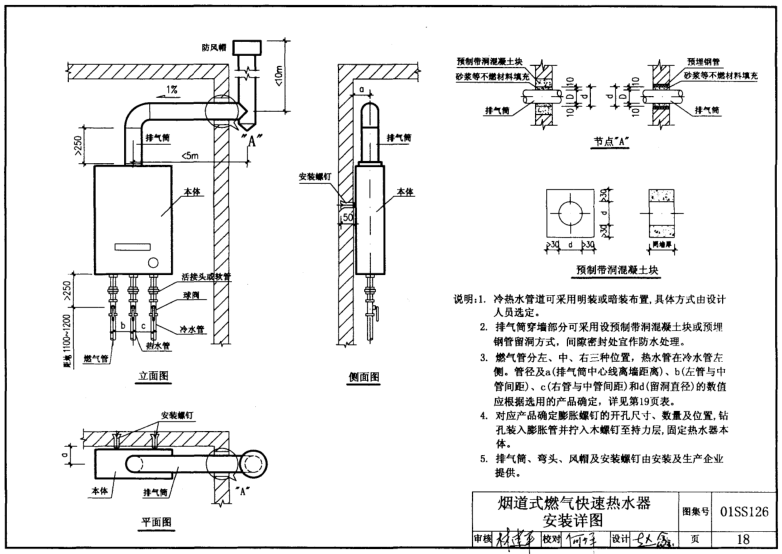

煙道式燃氣快速熱水器安裝詳圖18
煙道式燃氣快速熱水器安裝尺寸表19
強制排氣式燃氣快速熱水器安裝布置圖20
強制排氣式燃氣快速熱水器安裝詳圖21
強制排氣式燃氣快速熱水器安裝尺寸表22
平衡式燃氣快速熱水器安裝布置圖23
平衡式燃氣快速熱水器安裝詳圖24
強制給排氣式(后出二層管)燃氣快速熱水器安裝布置圖25
強制給排氣式(后出二層管)燃氣快速熱水器安裝詳圖26
強制給排氣式(上出二連管)燃氣快速熱水器安裝布置圖27
強制給排氣式(上出二連管)燃氣快速熱水器安裝詳圖28
強制給排氣式(上出二層管)燃氣快速熱水器安裝布置圖29
強制給排氣式(上出二層管)燃氣快速熱水器安裝詳圖30
強制給排氣式燃氣快速熱水器安裝尺寸表31
室外式燃氣快速熱水器安裝布置圖32
室外式燃氣快速熱水器安裝詳圖33
煙道式燃氣容積熱水器安裝布置圖34
煙道式燃氣容積熱水器安裝詳圖35
強制排氣式燃氣容積熱水器安裝布置圖36
強制排氣式燃氣快速熱水器安裝詳圖37
燃氣容積熱水器安裝尺寸表38
貯水式電熱水器說明39
貯水式電熱水器技術參數表41
廚房設置電熱水器典型平面示意圖42
衛生間設置電熱水器典型平面示意圖43
其它空間設置電熱水器典型平面示意圖44

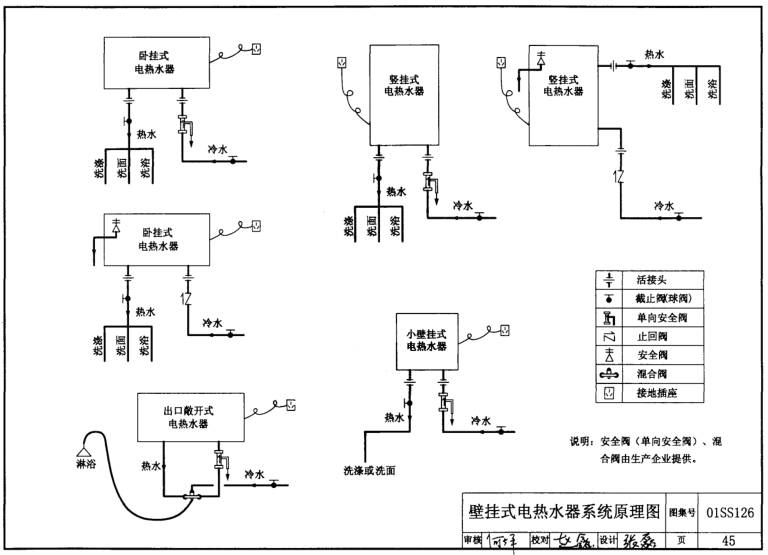

壁掛式電熱水器系統原理圖45
落地式電熱水器系統原理圖46
內藏貯水式電熱水器安裝圖47
臥掛貯水式電熱水器安裝圖48
臥掛貯水式電熱水器安裝詳圖49
臥掛貯水式電熱水器安裝尺寸表(一)50
臥掛貯水式電熱水器安裝尺寸表(二)51
豎掛貯水式電熱水器安裝圖52
豎掛貯水式電熱水器安裝詳圖53
豎掛貯水式電熱水器安裝尺寸表54
落地貯水式電熱水器安裝圖55
落地貯水式電熱水器安裝尺寸表56
太陽熱水器說明57
太陽熱水器技術參數表(一)59
太陽熱水器技術參數表(二)60
太陽熱水器系統原理圖61
太陽熱水器安裝布置圖(平屋面)62
太陽熱水器安裝布置圖(坡屋面)63
太陽熱水器安裝尺寸表(一)64

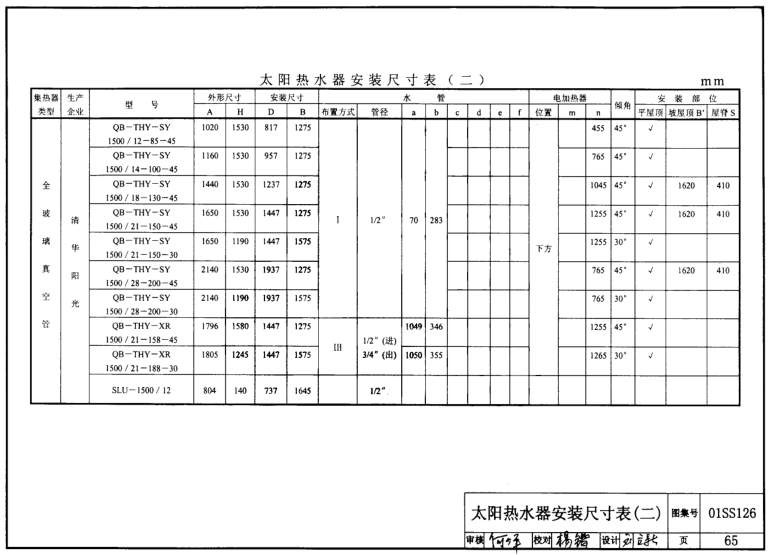

太陽熱水器安裝尺寸表(二)65
太陽熱水器節點詳圖(一)～(三)66

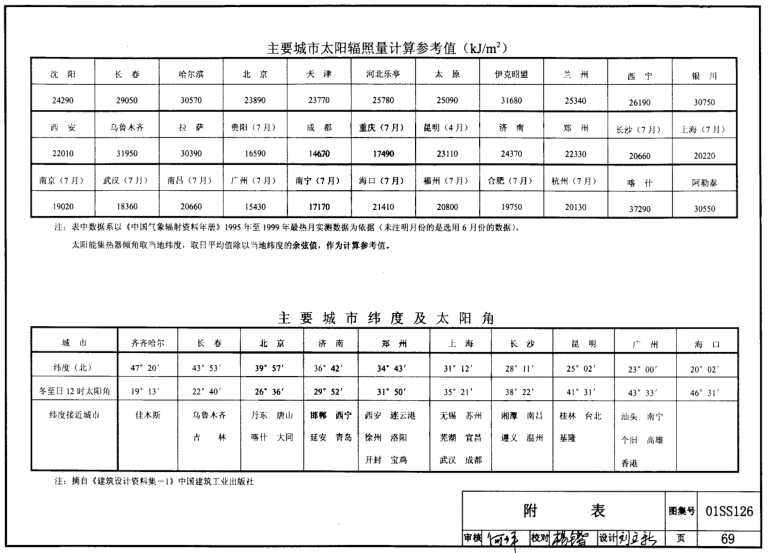

附表69
01ss126圖集樣張
