這里東坡小編分享的是14CG14 14CJ46鋼構輕型復合板圖集，簡稱14cg14 14cj46圖集，屋面板、網架板、天溝板、墻板在工程中的應用技術為依據編制，可供設計、施工、檢驗使用。

14CG14 14CJ46鋼構輕型復合板目錄

總說明

屋面板(WM)選用表

網架板(W)、天溝板(TG)選用表

墻板(QB)選用表3

屋面板構造示意圖(B=1490mm)

屋面板構造示意圖(B=2990mm)

網架板構造示意圖

天溝板構造示意圖

墻板構造示意圖

屋面板、網架板安裝構造示意圖

屋面板、網架板抗震構造示意圖

外墻橫向布板正面示意圖

墻板螺栓連接節點詳圖

墻板焊接連接節點詳圖

墻板安裝焊接節點詳圖

屋面板、網架板填縫構造示意圖

屋面變形縫節點詳圖

屋面外排水(有天溝板或挑檐板)

屋面內排水(有天溝板)

屋面內排水(無天溝板)

屋面天窗端板、側板節點詳圖

屋面采光帶構造及采光立板節點

屋面采光罩構造及采光立板節點

屋面風機洞口基座立板節點詳圖屋面支架基座詳圖

管道出屋面節點詳圖

屋面上人孔節點詳圖

墻板填縫構造示意圖

墻板門窗洞口橫剖面節點構造陰陽角構造詳圖

墻板門窗洞口縱剖面上、下節點構造詳圖

墻板變形縫構造詳圖

雨篷詳圖及棧橋詳圖

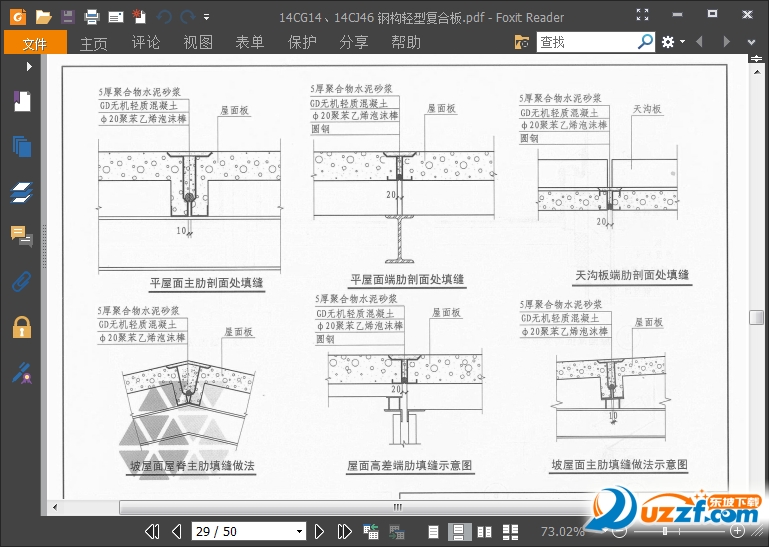

14CG14 14CJ46鋼構輕型復合板內容預覽

圖集內容主要包括：總說明、屋面板選用表、網架板選用表、天溝板選用表、墻板選用表、屋面板構造示意圖、網架板構造示意圖、天溝板構造示意圖、墻板構造示意圖，圖集提供了螺栓連接節點詳圖、焊接連接節點詳圖、填縫構造、屋面變形縫、屋面外排水、屋面內排水、屋面采光帶、屋面風機洞口、出屋面管道、墻板填縫、墻板窗洞口、墻板陰陽角等的節點大樣，供設計人員設計選用。
