TL-SG5428是一款千兆二層全網管交換機，支持靜態路由功能，完善的QoS策略以及豐富的VLAN功能，易于管理維護。以下文檔是TL-SG5412F/TL-SG5428/TL-SL5428，TL-SG3424/TL-SG3424P，TL-SG3216/TL-SG3210，TL-SL3452/TL-SL3428安裝手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
TL-SG5428多機型安裝手冊目錄
第1章產品介紹——————————01
1.1產品簡介....................................................................01
1.2產品外觀....................................................................02
第2章產品安裝——————————11
2.1物品清單....................................................................11
2.2安裝注意事項...........................................................11
2.3安裝工具準備...........................................................13
2.4產品安裝....................................................................13
第3章硬件連接——————————15
3.1連接至RJ45端口......................................................15
3.2連接SFP端口.............................................................15
3.3連接Console接口....................................................16
3.4連接電源線................................................................17
3.5設備初始化................................................................17
3.6安裝后檢查................................................................18
第4章配置指南——————————19
4.1Web登錄.....................................................................19
4.2本地登錄....................................................................20
4.2遠程登錄....................................................................22
附錄A常見故障處理————————24
附錄B技術參數規格————————25
附錄C連接SFP端口補充說明—————26

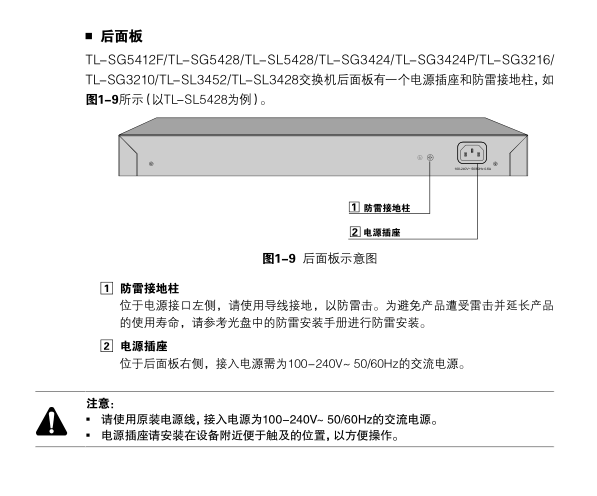

TL-SG5428多機型后面板介紹
TL-SG5428規格參數
網絡標準
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab 、IEEE 802.3z、IEEE 802.3x、IEEE 802.1X、IEEE 802.1q 、IEEE 802.1p、IEEE 802.1s、IEEE 802.1d 、IEEE 802.1w、IEEE 802.3ad、IEEE 802.1v
端口
24個10/100/1000Mbps RJ45 端口
4個獨立的千兆SFP光纖口
1個Console口
指示燈
每端口具有1個Link/Ack 、Speed指示燈
每設備具有1個Power、System指示燈
性能
存儲轉發
支持56Gbps的背板帶寬
支持16K的MAC地址表深度
使用環境
工作溫度：0℃～40℃
存儲溫度：-40℃～70℃
工作濕度：10%～90% RH不凝結
存儲濕度：5%～90% RH不凝結
輸入電源
100－240V～ 50/60Hz
外形尺寸（L×W×H）
440mm×260mm×44mm
