15G310-1~2裝配式混凝土連接節點構造圖集合集中包含有15G310-1裝配式混凝土結構連接節點構造（樓蓋結構和樓梯）圖集和15G310-2裝配式混凝土結構連接節點構造（剪力墻）圖集，該圖集共由53頁組成，圖集內容完整，字跡清晰，為pdf格式電子版，需要該圖集合集作為參考資料的朋友只需輕輕點擊本文相應的下載地址進行下載即可！
15G310-1~2圖集合集簡介
本圖集給出了符合規范要求并方便施工的各種連接節點。樓蓋結構和樓梯分冊重點給出了樓蓋結構和樓梯連接節點做法及節點內鋼筋構造要求；包括預制構件連接基本構造要求、疊合板連接構造、疊合梁連接構造以及預制樓梯連接構造等。剪力墻結構分冊重點給出了裝配式混凝土剪力墻結構連接節點做法及節點內鋼筋構造要求；包括預制構件連接基本構造要求、不同形式墻板水平和豎向后澆連接區域構造要求等。
15G310-1~2圖集合集目錄
總說明
樓蓋連接節點索引表
1、連接節點基本構造要求
混凝土結構環境類別
混凝土保護層厚度要求
縱向鋼筋及接頭凈距要求
受拉鋼筋基本錨固長度
受拉鋼筋錨固長度
縱向鋼筋末端彎鉤錨固與機械錨固
縱向鋼筋的彎折于彎鉤
整體封閉箍筋及拉筋彎鉤構造
疊合梁中組合封閉箍筋構造
疊合梁縱筋搭接區箍筋排布構造
縱向受拉鋼筋搭接長度
疊合板底縱向鋼筋排布要求
預制板與后澆混凝土結合面
預制梁與后澆混凝土結合面
2 混凝土疊合板連接構造
雙向疊合板整體式連接縫連接構造
過梁支座板端連接構造
剪力墻邊支座板端連接構造
剪力墻中間支座板端連接構造
單向疊合板板側連接構造
懸挑疊合（預制）板連接構造
3、混凝土疊合梁連接構造
疊合梁后澆段對接連接構造
主次梁邊節點連接構造
主次梁中間節點連接構造
擱置式主次梁連接節點構造
板面梁與剪力墻平面外連接節點構造
板面梁與剪力墻平面中間連接節點構造
4、預制混凝土樓梯連接構造
高端支撐為固定鉸支座，低端支撐為滑動支座
高端支撐為固定支座，低端支撐為滑動支座
高端支撐和低端支撐均為固定支座

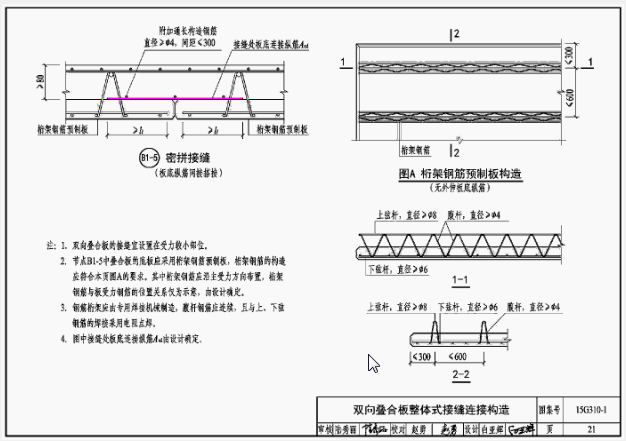

15G310-1~2圖集合集樣張
- PC官方版
- 安卓官方手機版
- IOS官方手機版
