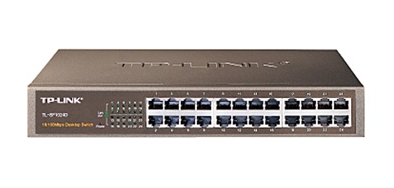

TL-SF1024D是一款百兆非網管交換機，擁有24個10/100Mbps RJ45端口，背板帶寬為4.8Gbps。以下文檔是TL-SF1016D/TL-SF1024D，TL-SF1016S/TL-SF1024S，TL-SF1048S安裝手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
TL-SF1024D多機型安裝手冊目錄
第1章 產品介紹 —————————— 01
1.1 產品簡介 ....................................................................01
1.2 產品外觀 ....................................................................01
第2章 產品安裝 —————————— 04
2.1 物品清單 ....................................................................04
2.2 安裝注意事項 ...........................................................04
2.3 安裝工具準備 ...........................................................06
2.4 產品安裝 ....................................................................06
第3章 硬件連接 —————————— 09
3.1 連接至RJ45端口 ......................................................09
3.2 連接電源線 ..............................................................09
3.3 設備初始化 ..............................................................10
3.4 安裝后檢查 ..............................................................10
附錄A 技術參數規格 ———————— 11

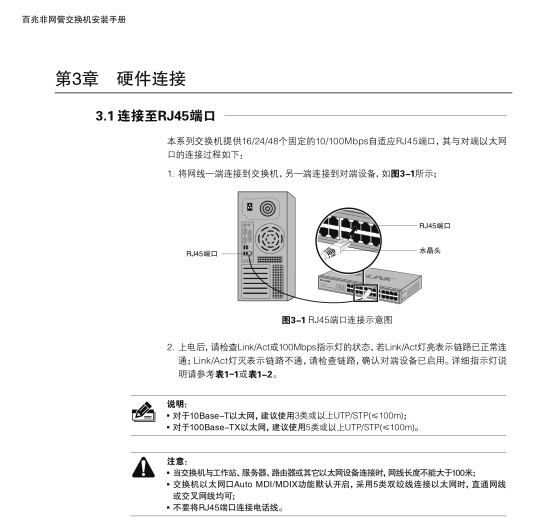

TL-SF1024D多機型安裝手冊——硬件連接
TL-SF1024D規格參數
主要參數
產品類型：快速以太網交換機
應用層級：二層
傳輸速率：10/100Mbps
交換方式：存儲-轉發
背板帶寬：4.8Gbps
MAC地址表：8K
端口參數
端口結構：非模塊化
端口數量：24個
端口描述：24個10/100Mbps RJ45端口
傳輸模式：全雙工/半雙工自適應
功能特性
網絡標準：IEEE 802.3，IEEE 802.3u，IEEE 802.3x
其它參數
狀態指示燈：Link/Act，電源
電源電壓：AC 100-240V，50-60Hz
產品尺寸：294×180×44mm
環境標準：
工作溫度：0-40℃
工作濕度：10%-90%RH（不凝結）
存儲溫度：-40-70℃
存儲濕度：5%-90%RH（不凝結）
